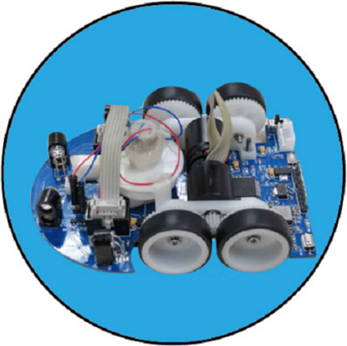

TQD-Micromouse-JMⅡ精妙版智能鼠
TQD-Micromouse-JMⅡ精妙版智能鼠是天津启诚伟业科技有限公司自主研发设计生产的一款高配置,高性能新一代智能鼠。采用四轮驱动结构,设计风格简约,整体重量轻,重心极低,配以优秀的控制算法,智能鼠运行更快,更平稳。能够实现高速连续转弯和对角过弯!
TQD- Micromouse-JMⅡ精妙版智能鼠专为Micromouse走迷宫竞赛设计,亦可作为实训教学和移动机器人开发研究的实验平台。
TQD- Micromouse-JMⅡ精妙版智能鼠主要结构特点如下:
TQD- Micromouse-JMⅡ精妙版智能鼠主要结构特点如下:
核心控制器采用高性能STM32芯片,72MHz工作频率,512Flash(kB),64RAM(kB),功能强大、集成度高,高效处理智能鼠运行中的各类事件
德国原装进口高性能低功耗Faulhaber1717SR空心杯直流电机,最大转速14000rmps,内置工业级一体化1024线编码器,轻松实现智能鼠速度和位置的高精度控制。
ADXRS620陀螺仪检测智能鼠偏移角度,实现智能鼠运行姿态和转弯角度的高精度控制。
电机驱动采用DRV8848芯片,双路H桥设计,配合PWM技术有效响应电机的启动、制动、正反转动控制。
融入TQD吸地风扇技术,吸力可达0.5kg,增强抓地力,有效克服轮胎打滑,从而实现高速转弯。
四组模拟红外精确测距,可准确测量离迷宫挡板的距离。
动力源采用7.4V高品质锂电池供电,优秀的稳压电路设计,并配备防反插和充电提醒功能,保证智能鼠安全稳定运行。
机械结构采用高强度树脂3D打印而成,质量轻,强度高,精度高,使智能鼠车身牢固,重心降低,抓地力增强,避免了高速运行时的“飞车”。
本智能鼠采用IAR作为软件开发环境,提供开源DEMO程序包,包含红外自动检测代码、环境光滤除代码和45度行走代码,助您拉近与世界距离!
中心算法和洪水算法的结合,迷宫求解更加高效,摆脱以往复杂迷宫较难搜索到终点的问题。
电机驱动采用DRV8848芯片,双路H桥设计,配合PWM技术有效响应电机的启动、制动、正反转动控制。
融入TQD吸地风扇技术,吸力可达0.5kg,增强抓地力,有效克服轮胎打滑,从而实现高速转弯。
四组模拟红外精确测距,可准确测量离迷宫挡板的距离。
动力源采用7.4V高品质锂电池供电,优秀的稳压电路设计,并配备防反插和充电提醒功能,保证智能鼠安全稳定运行。
机械结构采用高强度树脂3D打印而成,质量轻,强度高,精度高,使智能鼠车身牢固,重心降低,抓地力增强,避免了高速运行时的“飞车”。
本智能鼠采用IAR作为软件开发环境,提供开源DEMO程序包,包含红外自动检测代码、环境光滤除代码和45度行走代码,助您拉近与世界距离!
中心算法和洪水算法的结合,迷宫求解更加高效,摆脱以往复杂迷宫较难搜索到终点的问题。
IAR Embedded Workbench下载:(与精典版智能鼠采用的IAR版本不同,切勿混用。)
https://share.weiyun.com/5DXL9WC
J-link驱动程序下载地址:
https://share.weiyun.com/5R7t3Gk
TQD-Micromouse-JMⅡ精妙版智能鼠详细使用说明:
http://www.qcmcu.com/uploadfile/2020/0310/20200310085917796.zip
TQD-Micromouse-JMⅡ精妙版智能鼠Demo例程下载:
http://www.qcmcu.com/uploadfile/2020/0309/20200309032027447.zip
https://share.weiyun.com/5DXL9WC
J-link驱动程序下载地址:
https://share.weiyun.com/5R7t3Gk
TQD-Micromouse-JMⅡ精妙版智能鼠详细使用说明:
http://www.qcmcu.com/uploadfile/2020/0310/20200310085917796.zip
TQD-Micromouse-JMⅡ精妙版智能鼠Demo例程下载:
http://www.qcmcu.com/uploadfile/2020/0309/20200309032027447.zip
