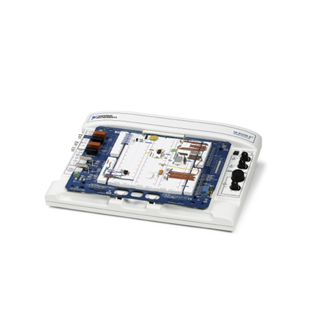

虚拟仪器综合实验平台
产品型号：NI ELVIS
虚拟仪器综合实验平台集成8路差分输入（或16路单端输入）模拟数据采集通道、24路数字I/O通道，以及12款最为常用的仪器（包括示波器、数字万用表、函数发生器、动态信号分析仪、二线电流电压分析仪、三线电流电压分析仪、阻抗分析仪、VPS电源等）。该平台既可作为课程实验平台，又可作为综合课程设计和学生创新实践项目的开放平台，同时支撑应用型研究生的综合项目训练。平台通过USB连接PC，连接简单，便于调试；该平台支持Multisim对电路行为和交互式电路建模进行学习，在Multisim 环境中可以使用虚拟仪器综合实验平台仪器，通过鼠标点击将仿真与实际测量结果进行比较。该平台带有启动器访问12仪器，该平台带有软面板，能够提供交互式的接口对仪器进行配置。
1、8通道差分或16通道单端模拟采集，分辨率16位，单通道最高采样率1.25MS/s，输入范围支持±10V —— ± 0.1 V；
2、2通道示波器，采样率为100MS/s，分辨率8位，时基精度50 ppm，单通道波形内存16384个采样；实时带宽50MHz；
3、动态信号分析仪，软件可控；
4、 函数信号发生器，可输出正弦、方波、三角波，最高支持频率5MHz，频率分辨率0.186Hz，波形幅度范围10 Vpp；
5、波特图分析仪，相位分辨率为1Hz至5MHz；
6、数字万用表，支持直流电压，交流电压，直流电流，交流电流，电阻，二极管、电容、电感测量，隔离等级60 VDC/20 Vrms；
7、2通道任意波形发生器，最大更新率为2.8MS/s，分辨率为16位，定时分辨率50ns；
8、2通道32位计数器，支持边沿计数、脉冲、半周期、周期、双边沿分离，带有Z通道重载的X1、X2、X4、正交编码、双脉冲编码；
9、电源包括+15V和-15V电源，+5V电源，正极可编程电源和负极可编程电源；包含可重置电路分割器和可自重置电流限制器短路保护。
