1.基于 TI OMAP-L138 定点/浮点 DSP C674x + ARM9 双核处理器,主频 456MHz,高达3648MIPS 和 2746MFLOPS 的运算能力;

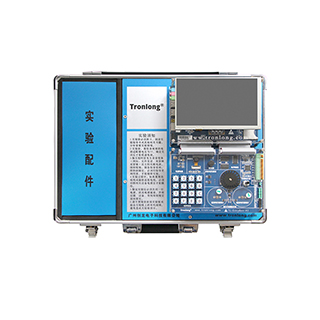

2.可拆式新型实验箱,使用灵活,性价比高。由核心板、实验开发底板、实验拓展板、触摸屏、仿真器及相关实验配件组成,可选 3 寸全功能触摸彩屏信号源;

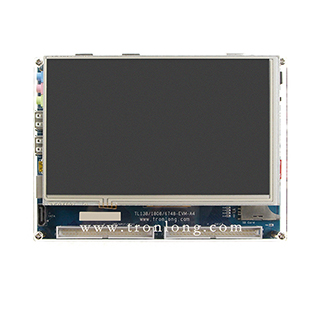

3.实验主板标配 7 寸可触摸电阻屏,支持 RS232、RS485、VGA、SD、SATA、USB、USB OTG、RTC、EMIF、uPP、VPIF、SPI、I2C、以太网口、音频输入输出接口等接口;

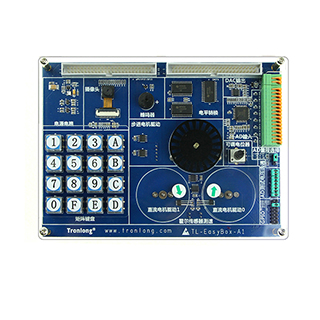

4.实验拓展板支持:步进电机、直流电机(配霍尔传感器)、4*4 矩阵键盘、200 万 C MOS 数字摄像头、蜂鸣器、8 路 16 位 200K 采样率 ADC 输入、10 位 1.21M DAC 输出;
5.实验拓展板上支持安装可拆卸亚克力保护板,保护实验电路;
6.DSP+ARM 双核工业级核心板,尺寸仅 55mm*33mm,采用精密工业级 B2B 连接器, 可用于科学研究、毕业设计、电子竞赛、产品开发使用;
7.不仅提供面向教学的实验资源,而且提供工程应用上的开发例程;
8.适用于图像处理、音频处理、信号处理、通信、测控、自动化等教学领域。
2.可拆式新型实验箱,使用灵活,性价比高。由核心板、实验开发底板、实验拓展板、触摸屏、仿真器及相关实验配件组成,可选 3 寸全功能触摸彩屏信号源;
3.实验主板标配 7 寸可触摸电阻屏,支持 RS232、RS485、VGA、SD、SATA、USB、USB OTG、RTC、EMIF、uPP、VPIF、SPI、I2C、以太网口、音频输入输出接口等接口;
4.实验拓展板支持:步进电机、直流电机(配霍尔传感器)、4*4 矩阵键盘、200 万 C MOS 数字摄像头、蜂鸣器、8 路 16 位 200K 采样率 ADC 输入、10 位 1.21M DAC 输出;
5.实验拓展板上支持安装可拆卸亚克力保护板,保护实验电路;
6.DSP+ARM 双核工业级核心板,尺寸仅 55mm*33mm,采用精密工业级 B2B 连接器, 可用于科学研究、毕业设计、电子竞赛、产品开发使用;
7.不仅提供面向教学的实验资源,而且提供工程应用上的开发例程;
8.适用于图像处理、音频处理、信号处理、通信、测控、自动化等教学领域。
CPU:TI OMAP-L138,定点/浮点 DSP C674x+ARM9,双核主频 456MHz
ROM:128/256/512MByte NAND FLASH
RAM:128/256MByte DDR2
B2B Connector:2x 50pin 公座B2B,2x 50pin 母座B2B,间距 0.5mm,共 200pin
IO:2x IDC3 简易牛角座(2x 25pin 规格),间距 2.54mm,包含 uPP、EMIFA、VPIF、GPIO、SPI、I2C、UART 等拓展信号
KEY:1x 系统复位按键,1x 非屏蔽中断按键,2x 可编程输入按键
LED:1x 供电指示灯,4x 可编程指示灯
JTAG:1x 14pin TI Rev B JTAG 接口
LCD:1x LCD 触摸屏接口
VGA:1x VGA 视频输出接口
BOOT SET:1x 5bit 启动方式选择拨码开关
SD:1x SD 卡接口
RTC:1x CR1220 RTC 座
SATA:1x 7pin SATA 硬盘接口
Ethernet:1x RJ45 以太网口,10/100M 自适应
USB:1x USB 2.0 OTG 接口;4x USB 1.1 HOST 接口,通过 USB HUB 拓展得到
AUDIO:1x 3.5mm MIC IN 音频输入接口
1x 3.5mm LINE IN 音频输入接口
1x 3.5mm LINE OUT 音频输出接口
UART:2x RS232 串口,1x RS485 串口(RS485 和 UART1 复用)
SWITCH:1x 电源拨码开关
POWER:1x 5V 2A 直流输入 DC-005 电源接口,外径 5.5mm,内径 2.1mm
ROM:128/256/512MByte NAND FLASH
RAM:128/256MByte DDR2
B2B Connector:2x 50pin 公座B2B,2x 50pin 母座B2B,间距 0.5mm,共 200pin
IO:2x IDC3 简易牛角座(2x 25pin 规格),间距 2.54mm,包含 uPP、EMIFA、VPIF、GPIO、SPI、I2C、UART 等拓展信号
KEY:1x 系统复位按键,1x 非屏蔽中断按键,2x 可编程输入按键
LED:1x 供电指示灯,4x 可编程指示灯
JTAG:1x 14pin TI Rev B JTAG 接口
LCD:1x LCD 触摸屏接口
VGA:1x VGA 视频输出接口
BOOT SET:1x 5bit 启动方式选择拨码开关
SD:1x SD 卡接口
RTC:1x CR1220 RTC 座
SATA:1x 7pin SATA 硬盘接口
Ethernet:1x RJ45 以太网口,10/100M 自适应
USB:1x USB 2.0 OTG 接口;4x USB 1.1 HOST 接口,通过 USB HUB 拓展得到
AUDIO:1x 3.5mm MIC IN 音频输入接口
1x 3.5mm LINE IN 音频输入接口
1x 3.5mm LINE OUT 音频输出接口
UART:2x RS232 串口,1x RS485 串口(RS485 和 UART1 复用)
SWITCH:1x 电源拨码开关
POWER:1x 5V 2A 直流输入 DC-005 电源接口,外径 5.5mm,内径 2.1mm
ARM 端软件支持:裸机、Linux 操作系统(Linux-3.3、Linux-2.6.37、Linux-2.6.33)
DSP 端软件支持:裸机、SYS/BIOS 操作系统
CCS 版本号:CCS5.5
图形界面开发工具:Qt
双核通信组件支持:SysLink、DSPLINK
软件开发套件提供:MCSDK、DVSDK
教学实验主要包括:
1.ARM 实验环境搭建与 Linux 开发基础
2.系统移植开发实验
3.Linux 设备驱动程序开发实验
4.基于 CCS 的 ARM 基础外设实验
5.Linux Qt 图形界面开发入门实验
6.DSP 实验环境搭建与 CCS 开发基础
7.DSP 基础外设实验
8.语音类实验
9.DSP 算法实验
10.图像类实验
11.视频类实验
12.综合类实验
13.ARM 与 DSP 双核通信实验
DSP 端软件支持:裸机、SYS/BIOS 操作系统
CCS 版本号:CCS5.5
图形界面开发工具:Qt
双核通信组件支持:SysLink、DSPLINK
软件开发套件提供:MCSDK、DVSDK
教学实验主要包括:
1.ARM 实验环境搭建与 Linux 开发基础
2.系统移植开发实验
3.Linux 设备驱动程序开发实验
4.基于 CCS 的 ARM 基础外设实验
5.Linux Qt 图形界面开发入门实验
6.DSP 实验环境搭建与 CCS 开发基础
7.DSP 基础外设实验
8.语音类实验
9.DSP 算法实验
10.图像类实验
11.视频类实验
12.综合类实验
13.ARM 与 DSP 双核通信实验
