TL4379-TEB实验箱
产品型号：TL4379-TEB

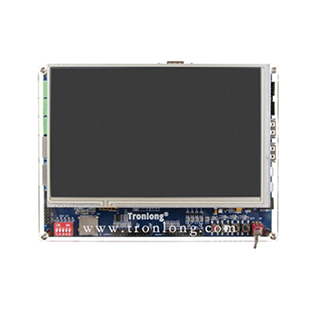

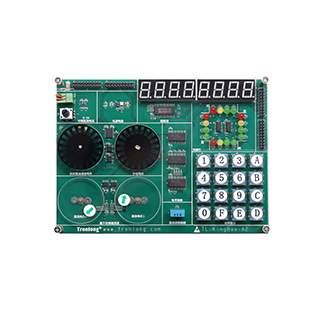

1.基于 TI AM4379 ARM Cortex-A9 CPU，主频高达 1GHz，低功耗 DDR3L，性能比上一代 Sitara 处理器 AM335x 提高 40%，性价比高；2.可拆式新型实验箱，使用灵活，性价比高。由核心板、实验开发底板、实验拓展板、触摸屏、仿真器及相关实验配件组成；3.实验主板标配 7 寸可触摸电阻屏，支持 RS232、RS485、SD、GPMC、SPI、CAN、UAR T、USB、ADC、RTC、LCD 触摸屏接口、千兆网口、音频输入输出接口、HDMI 视频输出接口、摄像头接口等接口；4.实验拓展板支持：步进电机、直流电机（配霍尔传感器）、减速电机、4*4 矩阵键盘、数码管、十字交通灯、温湿度传感器、可调直流电压输出；5.实验拓展板上支持安装可拆卸亚克力保护板，保护实验电路；6.工业级核心板，尺寸仅 58mm*35mm，主板采用精密工业级 B2B 连接器，可用于科学研究、毕业设计、电子竞赛、产品开发使用；7.不仅提供面向教学的实验资源，而且提供工程应用上的开发例程；8.适用于图像处理、通信、自动化等教学领域。CPU：TI AM4379，ARM Cortex-A9 CPU，主频 1GHzROM：512MByte NAND FLASHRAM：512MByte DDR3LFRAM：1x FM24CL04B-GTR，4KbitB2B Connector：2x 60pin 公座B2B，2x 60pin 母座B2B，共 240pin，间距 0.5mm，合高 4.0mmIO：1x 50pin IDC3 简易牛角座，间距 2.54mm，包含GPMC、GPIO、I2C、SPI、EHRPWM、eCAP、eQEP 等拓展信号
KEY：1x 非屏蔽中断按键2x 可编程输入按键
1x 热复位按键
LED：1x 供电指示灯4x 可编程指示灯
JTAG：1x 14pin TI Rev B JTAG 接口BOOT SET：1x 5bit 启动方式选择拨码开关SD CARD：1x SD 卡接口RTC：1x CR2032 RTC 座ADC：2x 8-ch 12-bit ADCCAMERA：2x 摄像头接口，2x 12pin 排针方式AUDIO IN：1x 3.5mm LINE IN 音频输入接口1x 3.5mm MIC IN 音频输入接口
AUDIO OUT：1x 3.5mm LINE OUT 音频输出接口HDMI：1x HDMI 输出接口DISPLAY：1x LCD CAP 电容触摸屏接口1x LCD RES 电阻触摸屏接口
USB：1x DRD（Dual-Role-Device - Host or Device） USB 2.0 接口4x USB HOST，USB 2.0 接口
UART：1x Debug UART0，Micro USB 接口1x RS232 UART3，使用 DB9 接口，提供 4pin 电平测试端口，全双工模式
1x RS485 UART4，使用 3 位插拔式接线端子，提供 4pin 电平测试端口，半双工模式
Ethernet：2x RGMII Ethernet RJ45 接口，10/100/1000M 自适应CAN：2x CAN 总线接口，使用 3 位插拔式接线端子SWITCH：1x 电源侧拨小摇头开关POWER：1x 5V 2A 直流输入 DC-005 电源接口，外径 5.5mm，内径 2.1mmARM 端软件支持：裸机、Linux-3.14.43，Linux-RT-4.9.65CCS 版本号：CCS6.1图形界面开发工具：Qt软件开发套件提供：Processor-SDK Linux、Processor-SDK Linux-RT
