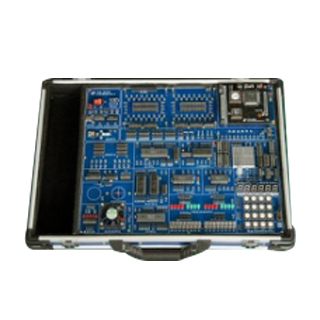

    TD-PITE 32位计算机微机教学实验系统

    产品型号:

一、32位微机系统,全面支持80x86微机的实验教学系统中的i386EX单板机是以Intel i386EX微处理器为核心而构建的一个完整32位微机系统,以此为基础,构成了高性能的80x86微机原理与接口技术教学实验平台,全面支持80x86实模式和保护模式微机原理及接口技术的实验教学。
二、完善的微机接口实验平台系统提供了全开放的80x86系统扩展总线,具有80x86微机时序的16位数据总线、20位地址总线和三个中断请求信号、DMA控制信号HOLD/HLDA、存储器读写控制信号、I/O读写控制信号、高位字节使能信号BHE/BLE等总线信号,总线所有引线都完全开放给用户使用,使用户可 以充分学习并掌握80x86系统总线的特点及操作方法。实验平台上提供丰富的实验单元,如DMA控制器8237、定时/计数器8254、并行接口8255、串行通信接口8251、SRAM、ADC0809、DAC0832、单次脉冲、键盘扫描及数码管显示、开关输入及发光管显示、电子发声、点阵LED显示、直流电机、步进电机及温度控制等,可全面支持“80x86微机原理及接口技术”、“微机控制及应用”的各项实验及应用开发。
三、具有Windows下的汇编和C源语言级编程调试环境系统配备了功能强大的Windows环境的汇编语言和C语言源程序调试环境,具有16位寄存器和32位寄存器切换选择,具有汇编语言和C语言选择,具有单步、跳过、断点、连续、变量跟踪 等调试手段,可实现实验程序的动态调试,全面支持80x86实模式和保护模式程序的调试和实验,还支持单中断、优先级中断和级连中断实验、存储器扩展实验、DMA应用实验、各种I/O接口应用实验等。
四、独特的示波器测量功能和计算机控制应用测量显示环境具有独特的示波器测量功能,在D/A输出波形测量、串口输出信号测量、定时计数器输出信号测量等实验中发挥独特的测量作用。另外,计算机控制专用测量显示界面在电机控制和温度控制实验中,可测量并用连续波形显示电机运转和温度变化的情况。
五、优越的系统扩展性能 系统提供了两组集成电路扩展插座,用户可根据教学需要来扩展更多的实验项目。可选配TD-51开发板,全面支持51单片机应用实验和开发。可选配ARM Cortex M4开发板,全面支持ARM嵌入式应用实验和开发。可选配FPGA开发板,全面支持FPGA应用实验和开发。可选配USB2.0开发板,进行USB总线接口技术的教学实验和USB设备的应用开发。可选配各种扩展模块,包括LCD、CAN总线通信、红外通信等应用模块。
六、系统的保护设计提高了系统的安全性实验平台上对用户开放的80x86系统扩展总线,采用了良好的电路隔离及电路保护设计,所以实验的操作过程对于80x86单板微机是安全的,保证了单板机系统不受损坏。接口芯片也采用了保护电路设计,最大程度避免实验中可能造成的损坏。另外,系统采用了具有抗短路、过流的高性能稳压开关电源,从而进一步提高了系统的安全性。
七、  高效率的接线方式
八、实验平台上提供了排线和单线相结合的电路连接方式,数据线和地址线采用排线连接,控制线采用单线连接,极大的提高了构造复杂电路的能力和连接电路的高效率。

一、嵌入式单板计算机系统:
1.Intel i386EX CPU,最高处理速度:24MHz,寄存器:32位
2.RAM/ROM存储容量:128K(RAM),128K(ROM)
3.PC104总线接口
二、提供全开放的80x86系统扩展总线,具有80x86微机时序的数据总线(XD0-XD15)、地址总线(XA1-XA20)和三个中断请求信号、DMA控制信号HOLD/HLDA、存储器读写控制信号、I/O读写控制信号、存储器高位字节使能信号BHE/BLE等总线信号。
三、 用接口电路单元。
四、具有键盘阵列与数码管单元、开关及LED显示单元、点阵LED显示单元。
五、具有电子发声单元、直流电机、步进电机及温度控制单元。
六、具有两组集成电路扩展插座。
七、可选配ARM Cortex M4嵌入式开发板。
八、可选配TD-51单片机开发板。
九、可选配CycloneIV EP4CE6 FPGA开发板。
十、可选配USB2.0应用开发板。
十一、可选配128*64图形LCD液晶显示模块。
十二、可选配CAN总线通信模块。
十三、可选配红外通信模块。
十四
具有Win XP/7/8下80x86汇编语言和C语言的源语言级编程调试环境。
十五
具有示波器测量显示功能界面,并具有电机、温度控制专用测量显示界面。
 主要实验内容
 80x86实模式微机原理及接口技术
1.16位微机原理及其编程实验
一、系统认识实验
二、数制转换实验
三、运算类编程实验
四、分支程序设计实验
五、循环程序设计实验
六、排序程序设计实验
七、子程序设计实验
八、查表程序设计实验
九、输入输出程序实验2.32位指令及其编程实验
2
32位指令及寻址实验
3.80x86微机接口技术及其应用实验
一、 8位静态存储器扩展实验
二、 16位静态存储器扩展实验
三、 8259单一中断源控制实验
四、 8259优先级中断控制实验
五、 8259级连中断控制实验
六、 存储器到存储器DMA传输及8237应用实验
七、 存储器和I/O之间DMA传输及8237应用实验
八、 8254定时/计数器应用实验
九、 8255并行接口基本输入输出实验
十、 8255并行接口流水灯输出实验
十一、8255并行接口方式1实验
十二、8251数据信号的串行传输应用实验
十三、8251串行接口自发自收实验
十四、双机通讯实验
十五、A/D转换实验
十六、D/A转换实验
十七、键盘扫描及显示设计实验
十八、电子发声设计实验
十九、点阵LED显示设计实验
二十、图形LCD显示设计实验(需选配LCD模块)
二十一、步进电机控制实验
二十二、直流电机闭环调速实验
二十三、 温度闭环控制实验
 80x86保护模式微机原理及虚拟存储管理技术
1.保护模式微机原理及其编程实验
一、描述符及描述表实验
二、特权级变换实验
三、任务切换实验
四、中断/异常处理实验
2.虚拟存储管理及存储器扩展实验
一、无分页机制的存储器扩展实验
二、具有分页机制的存储器扩展实验
 ARM嵌入式应用实验(需选配ARM CortexM4开发板)
 单片机及其应用实验(需选配TD-51开发板)
 FPGA应用实验(需选配FPGA开发板)
 USB设备应用开发实验(需选配USB2.0开发板)
