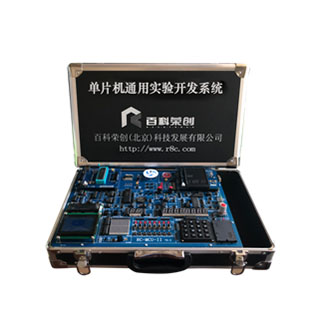

单片机通用实验 开发系统
产品型号：RC-MCU-II+
系统采用“核心板+主板+扩展板”模式设计，是一种可以应用于多种单片机核心板和扩展板的实验平台。用户可以使用多种单片机核心板来完成相应的单片机学习实验、系统开发等。每种单片机核心板有丰富的外围资源，既可以配合实验箱使用，也可以+5V供电单独开发使用。扩展板模块可根据用户需求选配不同的功能模块，也可以根据用户的要求定制相应的功能模块。
核心板技术参数：51单片机核心板（标配）
核心芯片：STC89C52RC；1个5V电源接口；1个USB转串口通信接口；1个复位按键；两个独立按键；两个用户LED；所有IO全部通过DC3-20接口引出，共4组，供用户开发使用；兼容AT89S52单片机，提供标准ISP下载接口，可使用外接的USBASP下载线进行程序下载。
Cortex-M3核心板技术参数（选配）
核心芯片：STM32F103VCT6；1个5V电源接口；1个USB接口；1个RTC时钟模块；1个RS232接口；4个轻触按键；1个复位按键；1个有源蜂鸣器；1个2.8寸TFT液晶接口；8个LED灯；4组I/O扩展接口；提供标准20PIN JTAG下载接口，使用USB接口的J-LINK下载器进行程序下载，也可使用串口进行程序下载。
主板技术参数：1）拨动开关：8个
2）电压驱动蜂鸣器：1个
3）脉冲驱动蜂鸣器：1个
4）按键开关：8个
5）IC卡读卡器：1个
6）1602字符液晶：1个
7）12864图形液晶：1个
8）编码开关：1个
9）LED发光管：24个
10）串转并模块：1个74HC164
11）并转串模块：1个74HC165
12）静态单8字数码管：2个
13）四位一体数码管：2个
14）逻辑测试笔模块：1个
15）4*4矩阵键盘模块：1个
16）0～5V可调电压输出：2个
17）EEPROM存储器模块：2个(24C02、93C46)
18）常用脉冲频率发生模块：1个
19）16*16的LED点阵模块：
20）PWM信号发生模块：1个
21）PCF8563日历时钟模块：1个
22）红外收发模块：1个
23）并行ADC模块：1个ADC0809
24）并行DAC模块：1个DAC0832
25）串行ADC模块：1路8bit
26）串行DAC模块：4路8bit
27）直流电机模块：1个
28）步进电机模块：1个
29）RS232通信模块：1个
29）RS485通信模块：1个
30）PS2键盘接口模块：1个
31）PS2鼠标接口模块：1个
32）IO扩展模块：1个8255A
33）简易IO扩展模块：1个74HC245
34）温度传感器模块：2个DS18B20
扩展模块1)超声波传感器模块
模块采用CX2016A做超声波解码用于检测人或物体移动，模块需要具有高灵敏度，高可靠性，高稳定性的特点。工作电压：DC 5V ；静态电流：小于2mA ；电平输出：高5V 低0V；感应角度：小于15度 ；感应距离：2毫米-1.5米。
2)温度传感器模块（选配）
模块提供4种温度传感器，采集的数据可以在数码管上显示。
提供两个DS18B20并联在一起，利用one-wire总线的搜素算法来实现一次读两个DS18B20的功能。两个18B20可分离实现普通的温度读取实验，可接通做one-wire总线搜索完成温度采集实验。
提供一路热敏电阻MF-51为探头的测温传感器，灵敏度高，传感器数据和控制接口开放，可以很好地配合其他控制器进行工作。
提供一路热电偶测温电路，传感器数据和控制接口开放，可以很好地配合其他控制器进行工作。
提供一路LM75的测温电路，通过IIC总线读取传感器数据
